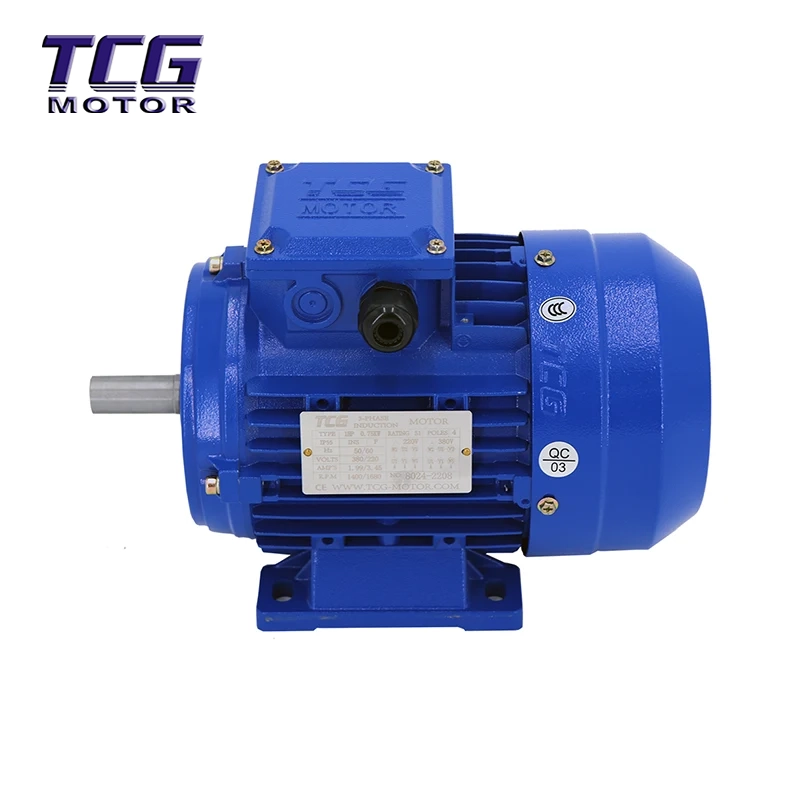

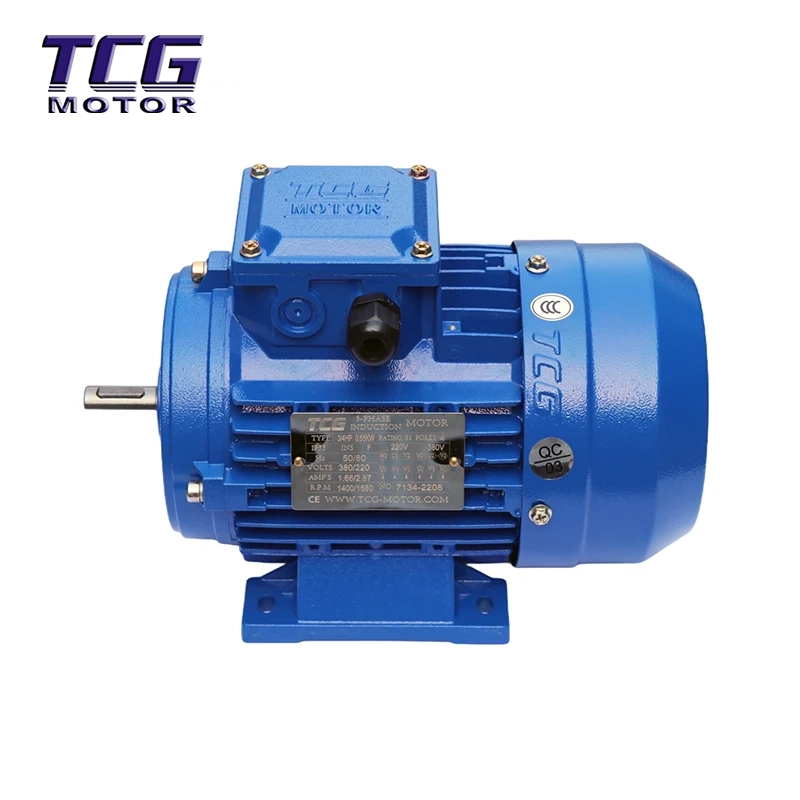

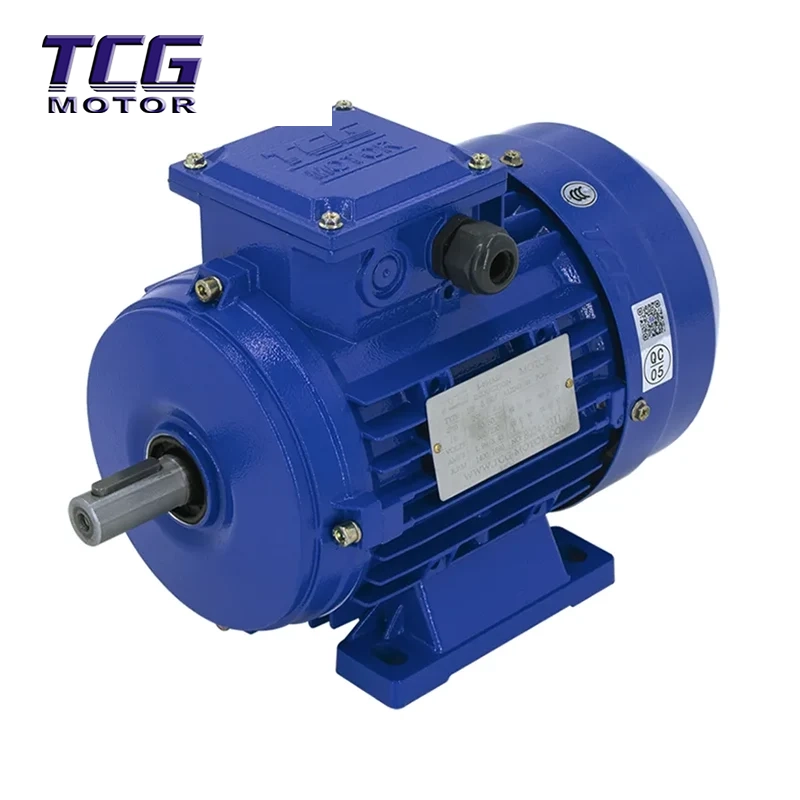

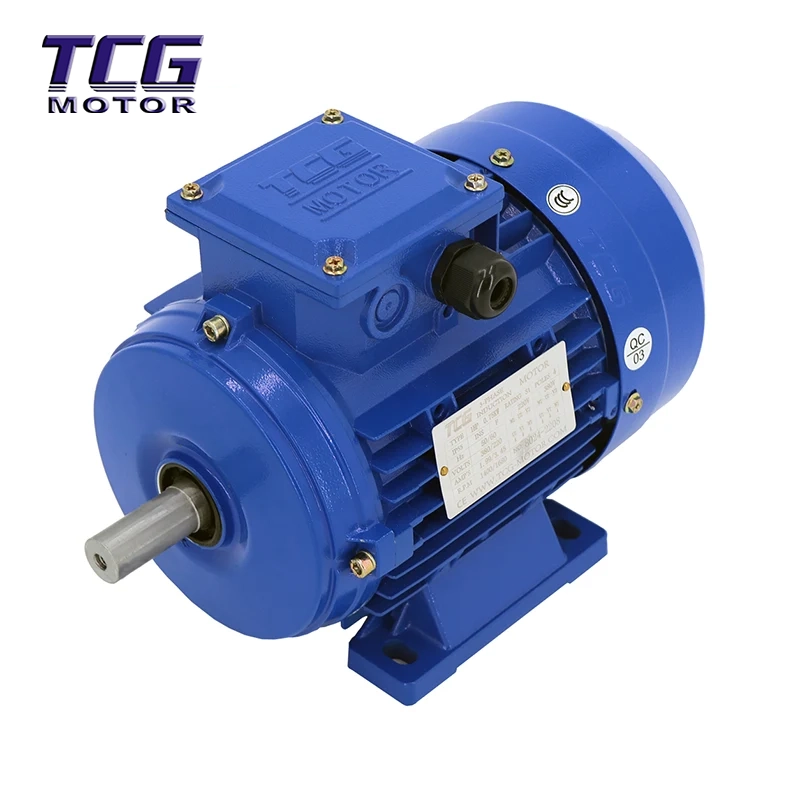

Động cơ vỏ nhôm B3 gắn chân

Hengfu, nhà sản xuất động cơ hàng đầu với hơn 30 năm kinh nghiệm, giới thiệu Động cơ vỏ nhôm B3 có chân gắn. Động cơ AC hiệu suất cao này có vỏ hợp kim nhôm có độ bền cao nhẹ để tản nhiệt vượt trội và bảo vệ IP55. Được thiết kế với vòng bi NSK, lớp cách điện Loại F và cuộn dây bằng đồng nguyên chất 100%, dòng B3 do nhà máy sản xuất trực tiếp của chúng tôi được chứng nhận CE và ISO9001. Dù dành cho các dự án bán buôn hay OEM/ODM, Hengfu đều cung cấp các giải pháp tiết kiệm năng lượng IE3 đáng tin cậy cho máy móc công nghiệp và truyền tải toàn cầu.

Gửi yêu cầu

Mô tả Sản phẩm

Động cơ vỏ nhôm Hengfu B3 Foot Mounted được thiết kế để vượt trội trong những môi trường đòi hỏi khắt khe, cung cấp dải công suất rộng từ 0,06KW đến 7,5KW trên 8 kích thước khung tiêu chuẩn. Tuân thủ các kích thước IEC và tiêu chuẩn hiệu suất IE3, động cơ này có vỏ nhôm chống ăn mòn đảm bảo làm mát nhanh chóng và có trọng lượng nhẹ. Lõi của nó được chế tạo để có tuổi thọ cao, sử dụng vòng bi NSK chính xác và lớp cách nhiệt Loại F để mang lại khả năng vận hành ổn định, ít tiếng ồn ngay cả trong điều kiện ẩm ướt hoặc bụi bặm. Là một nhà máy nguồn có trụ sở tại Trung Quốc, chúng tôi cung cấp cho khách hàng toàn cầu thời gian giao hàng ổn định và các tùy chọn lắp đặt tùy chỉnh, biến nó thành giải pháp truyền động lý tưởng để vận chuyển, đóng gói, chế biến thực phẩm và thiết bị hóa học.

CẤU TRÚC VÀ TÍNH NĂNG

Toàn bộ cấu trúc của động cơ vỏ nhôm B3 được gắn chân, hiệu suất bịt kín tốt. Và đạt tiêu chuẩn IP55 về lớp vỏ bảo vệ bên ngoài.

Thiết kế tản nhiệt để làm mát mang lại diện tích bề mặt lớn và khả năng chịu nhiệt cao, nhờ đó động cơ có thể hoạt động tốt trong môi trường hoạt động rất khắc nghiệt.

Bù cân bằng động chính xác và vòng bi có độ ồn thấp, giúp động cơ chạy trơn tru và êm ái hơn.

Với lớp cách nhiệt F.

Khi thiết bị bịt kín cài sẵn của trục ngoài được kết nối với bộ biến đổi và bộ giảm tốc, việc bịt kín sẽ an toàn hơn.

Có khả năng thay thế lẫn nhau vượt trội giữa tiêu chuẩn kích thước IEC và dạng gắn IM.

VẬT LIỆU CHÍNH

Vỏ ngoài: Hợp kim nhôm

Trục: Thép 40Cr tinh luyện nhiệt

Dây điện từ: Poly-QZ-2; Polyme QZY-2

Thép tấm Si: DW470/600/800

Vòng bi: C&U; NSK; NTN; SKF; KHÁC

KHUÔN PHUN

Bạc RAL9006

RAL5010 màu xanh

SƠ ĐỒ PHỤ TÙNG ĐỘNG CƠ TAI CHUANG

ĐỘNG CƠ 3 PHA TÀI CHƯƠNG

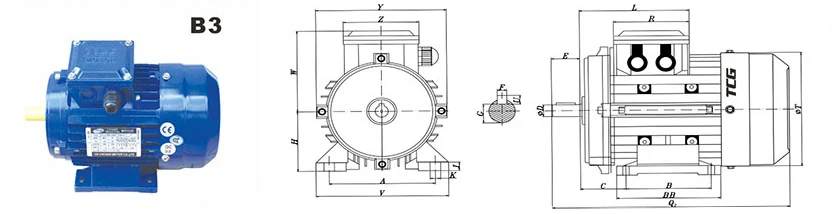

Aluminum Housing Motor B3 Foot Mounted

KHÔNG.	A	B	C	D	E	F	G	H	1	Q2	U	V	W	Y	BB	L	R	T	Z	K	Động cơ tần số thay đổi
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

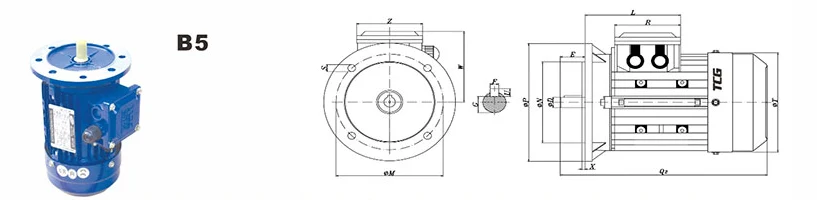

Aluminum Housing Motor B3 Foot Mounted

KHÔNG.	D	E	F	G	M	N	P	Q₂	S	U	W	X	L	R	T	Z	Động cơ tần số thay đổi
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

Lưu ý: Có thể thêm chuyển đổi tần số, phanh và bộ mã hóa; Bộ chỉnh lưu của động cơ phanh DC nằm ngoài, có cùng kích thước như trên. () đại diện cho kích thước 90L và 132M.

THÔNG SỐ HIỆU SUẤT ĐỘNG CƠ VỎ NHÔM TC TC

KIỂU	QUYỀN LỰC (KW)	Đã xếp hạng Tốc độ (R/PHÚT)	Đã xếp hạng Hiện hành (MỘT)	Quyền lực Nhân tố COSΦ	Đã xếp hạng mô-men xoắn (W.N)	Khởi nghiệp hệ số	mang hệ số	Quá tải hệ số	Cân nặng (kg)
2P n₀=3000 vòng/phút
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

KIỂU	QUYỀN LỰC (KW)	Đã xếp hạng Tốc độ (R/PHÚT)	Đã xếp hạng Hiện hành (MỘT)	Quyền lực Nhân tố COSΦ	Đã xếp hạng mô-men xoắn (W.N)	Khởi nghiệp hệ số	mang hệ số	Quá tải hệ số	Cân nặng (kg)
4P n₀=1500 vòng/phút
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

KIỂU	QUYỀN LỰC (KW)	Đã xếp hạng Tốc độ (R/PHÚT)	Đã xếp hạng Hiện hành (MỘT)	Quyền lực Nhân tố COSΦ	Đã xếp hạng mô-men xoắn (W.N)	Khởi nghiệp hệ số	mang hệ số	Quá tải hệ số	Cân nặng (kg)
2P n₀=3000 vòng/phút
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

Lưu ý: các thông số trên ở điều kiện: 3 pha Y2-38OV/5OHz

Ứng dụng

High Efficiency Motor Applications

Sức mạnh doanh nghiệp

Corporate Strength

Danh dự và bằng cấp của công ty

Honors and Qualifications

Thương hiệu đối tác

Partner Brands

Câu hỏi thường gặp

1. Động cơ của bạn đáp ứng những tiêu chuẩn hiệu quả nào?

Động cơ vỏ nhôm B3 gắn chân của chúng tôi tuân thủ mức hiệu suất IE3 theo tiêu chuẩn IEC 60034-30-1. Đối với các thị trường yêu cầu hiệu suất cao hơn, chúng tôi cũng cung cấp các mẫu hiệu suất cao cấp IE4 theo yêu cầu. Tất cả các động cơ đều đáp ứng GB18613-2020 và các quy định về năng lượng quốc tế.

2. Phạm vi công suất và kích thước khung hình có sẵn là bao nhiêu?

Động cơ vỏ nhôm B3 gắn chân của chúng tôi có công suất từ 0,06KW đến 7,5KW với 8 kích thước khung tiêu chuẩn. Chúng tôi cũng cung cấp khả năng tùy chỉnh về xếp hạng công suất đặc biệt và kích thước lắp đặt để đáp ứng nhu cầu cụ thể của dự án.

3. Bạn có những chứng nhận gì để xuất khẩu?

Chúng tôi cung cấp các chứng chỉ ISO 9001, CE và CCC. Động cơ của chúng tôi được sản xuất theo tiêu chuẩn IEC và GB, đảm bảo tuân thủ hầu hết các thị trường quốc tế bao gồm Châu Âu, Đông Nam Á, Trung Đông và Nam Mỹ.

4. Tôi có thể nhận OEM hoặc động cơ tùy chỉnh không?

Có, TCG là một nhà máy chuyên nghiệp của Trung Quốc cung cấp đầy đủ các dịch vụ OEM/ODM. Chúng tôi hỗ trợ các vật liệu trục tùy chỉnh (thép không gỉ 304/316), màu sơn đặc biệt (mã RAL), tùy chỉnh điện áp, bộ sưởi, cảm biến nhiệt độ và các tùy chọn nhãn hiệu.

5. Thời gian giao hàng cho đơn hàng số lượng lớn là bao lâu?

Là nhà sản xuất có quy trình sản xuất nội bộ, thời gian thực hiện tiêu chuẩn của chúng tôi là 15–20 ngày làm việc đối với các đơn đặt hàng số lượng lớn. Đơn đặt hàng mẫu có thể được sắp xếp trong vòng 7–10 ngày. Chúng tôi cũng hỗ trợ các điều kiện vận chuyển FOB và CIF.

6. Có những loại lắp nào?

Chúng tôi cung cấp nhiều cấu hình lắp khác nhau bao gồm B3 (gắn chân), B5 (gắn mặt bích), B14 (gắn mặt) và B35 (kết hợp). Loại gắn chân B3 được sử dụng phổ biến nhất cho các ứng dụng công nghiệp.

7. Làm thế nào để bạn đảm bảo chất lượng sản phẩm và hiệu quả năng lượng?

Mỗi động cơ đều trải qua quá trình kiểm tra 100% trước khi xuất xưởng, bao gồm kiểm tra dòng điện không tải, độ rung, tiếng ồn và khả năng cách điện. Chúng tôi sử dụng vòng bi NSK hoặc SKF, thép silicon cao cấp (DW470/600/800) và cuộn dây đồng nguyên chất 100% với lớp cách điện Loại F để đảm bảo độ tin cậy lâu dài và hiệu quả cao.

8. Chế độ bảo hành và hỗ trợ sau bán hàng như thế nào?

Chúng tôi cung cấp bảo hành 18 tháng tiêu chuẩn kể từ ngày giao hàng. Đội ngũ kỹ thuật của chúng tôi cung cấp hỗ trợ từ xa, cung cấp phụ tùng thay thế và hỗ trợ khắc phục sự cố. Đối với các dự án lớn, chúng tôi cũng có thể sắp xếp hướng dẫn tại chỗ nếu cần.
