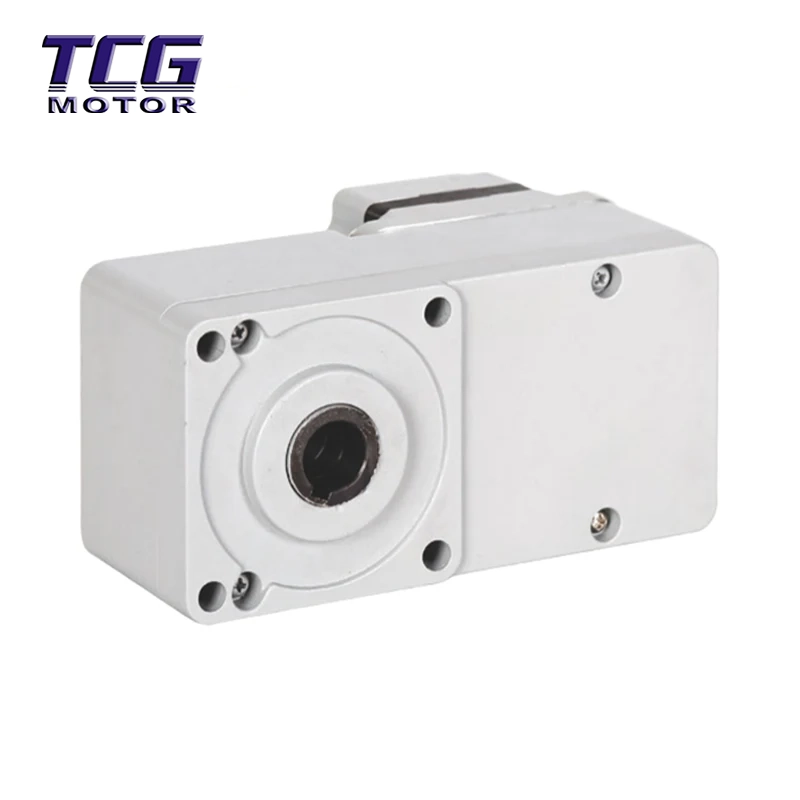

Động cơ BLDC 30W với Hộp số phẳng trục rỗng 60GL được thiết kế đặc biệt cho yêu cầu quay chính xác của thiết bị tự động. Nó tích hợp cáp và cảm biến thông qua cấu trúc trục rỗng và thiết kế phẳng giúp tiết kiệm rất nhiều không gian lắp đặt, khiến nó trở thành giải pháp năng lượng lý tưởng cho cánh tay robot, thiết bị y tế và dụng cụ chính xác.
Sản phẩm này là hệ thống điện tích hợp có thiết kế thống nhất, kết hợp động cơ DC không chổi than 30W với hộp số phẳng 60GL có độ chính xác cao. Trục đầu ra có cấu trúc rỗng. Các tính năng cốt lõi của nó là:
Thiết kế trục rỗng: Trục rỗng cho phép dễ dàng đi qua cáp, ống dẫn khí hoặc cảm biến, giảm độ phức tạp của hệ thống dây điện bên ngoài. Thích hợp cho các ứng dụng yêu cầu nối dây bên trong, chẳng hạn như khớp nối robot và mô-đun quay trong thiết bị y tế.
Cấu trúc phẳng: Tổng độ dày ≤90mm, dẫn đến kích thước nhỏ hơn so với hộp số truyền thống, thích ứng với không gian lắp đặt có chiều cao hạn chế.
Truyền động chính xác: Tỷ số giảm 60GL mang lại công suất mô-men xoắn cao, đáp ứng nhu cầu định vị chính xác và tải nặng.
So sánh với Hộp số trục rắn: Thiết kế trục rỗng giúp đơn giản hóa việc tích hợp hệ thống, tránh nhiễu từ hệ thống dây điện bên ngoài, đồng thời cải thiện độ gọn gàng và độ tin cậy của thiết bị.
So sánh với các Hộp số phẳng khác: Tỷ số giảm 60GL chuyên dụng giúp tối ưu hóa cân bằng mô-men xoắn và tốc độ, thích ứng với các tình huống truyền động chính xác hơn.
Tích hợp trục rỗng giúp tiết kiệm không gian và chi phí: Lỗ trục có đường kính 12 mm cho phép truyền cáp/cáp quang trực tiếp, giảm bộ điều hợp bên ngoài và giảm độ phức tạp cũng như tỷ lệ hỏng hóc của hệ thống.
Cấu trúc siêu mỏng thích ứng với những không gian đòi hỏi khắt khe: Với độ dày tổng thể ≤90mm, Động cơ BLDC 30W với Hộp số phẳng trục rỗng 60GL có thể được gắn vào các ngăn thiết bị hoặc ngang bằng với các bề mặt lắp đặt, khiến động cơ này đặc biệt phù hợp cho các ứng dụng cấu hình thấp như thiết bị hình ảnh y tế và khớp nối robot cộng tác.
Độ ồn thấp và vận hành êm ái: Bánh răng được nối đất chính xác và cân bằng động dẫn đến độ ồn khi vận hành là 50XXdB, phù hợp với môi trường yên tĩnh như thiết bị thí nghiệm và nhà thông minh.
Tản nhiệt hiệu quả cao và tuổi thọ dài: Vỏ phẳng giúp tăng diện tích tản nhiệt và kết hợp với vật liệu dẫn nhiệt, nhiệt độ hoạt động liên tục tăng ≤80oC, với tuổi thọ vượt quá 20.000 giờ.
Robot và Tự động hóa: Mô-đun khớp robot cộng tác, trục quay cánh tay robot SCARA, bệ quay thiết bị kiểm tra tự động.
Thiết bị y tế: Cơ chế xoay ống nội soi, mô-đun truyền động thiết bị chụp ảnh CT, bộ phận tác động cuối của robot phẫu thuật.
Sản xuất chính xác: Bàn xoay ống kính máy định vị SMT, bệ kiểm tra tấm bán dẫn, thiết bị đo quang học.
Smart Home: Con lăn rèm cơ giới giấu kín, cơ cấu xoay khóa cửa thông minh, thiết bị nâng hạ chính xác.
Phân biệt tình huống: Động cơ BLDC 30W với Hộp số phẳng trục rỗng 60GL đặc biệt phù hợp với các tình huống yêu cầu tích hợp cảm biến, bộ mã hóa hoặc cáp vào trục quay, tránh vướng cáp bên ngoài hoặc nhiễu tín hiệu.
Đảm bảo trục đầu ra và độ đồng trục tải là .050,05mm. Nên sử dụng khớp nối linh hoạt để giảm tải trọng lệch tâm. Siết chặt các vít cố định theo đường chéo, đảm bảo mô men xoắn phù hợp với thông số kỹ thuật (tránh tập trung ứng suất cục bộ).
Kết nối điện: Phải sử dụng trình điều khiển BLDC chuyên dụng; kết nối nguồn trực tiếp bị cấm.
Cáp tín hiệu Hall phải được che chắn để tránh nhiễu điện từ.
Mô-men xoắn tải thực tế ≤80% mô-men xoắn định mức, cho phép có một khoảng dự phòng để xử lý các cú sốc khi khởi động-dừng.
Tránh uốn cong đột ngột khi luồn cáp qua trục rỗng; cáp linh hoạt được khuyến khích.
Kiểm tra tình trạng dầu mỡ 3 tháng một lần (chỉ tháo gỡ chuyên nghiệp). Không mở nắp trừ khi con dấu bị hỏng.
Được đóng gói chân không bằng pallet hợp kim nhôm để gắn chắc chắn và được bảo vệ thêm bằng lớp bông ngọc trai EPE bên ngoài và hộp các tông tổ ong để tránh bị nén và biến dạng.
Vận chuyển: Đối với các mẫu tiêu chuẩn và các mẫu tùy chỉnh không chuẩn (chẳng hạn như những mẫu có chiều dài trục hoặc điện áp đặc biệt), vui lòng tham khảo dịch vụ khách hàng. Chúng tôi hỗ trợ vận tải đường biển/DHL/vận tải hàng không trên toàn thế giới.
Câu 1: Cấu trúc trục rỗng có ảnh hưởng đến độ bền không?
Trả lời: Sử dụng vật liệu hợp kim có độ bền cao và thiết kế tối ưu hóa mô phỏng, nó có thể chịu được tải trọng định mức, nhưng lực hướng tâm/trục không được vượt quá theo thông số kỹ thuật.
Câu hỏi 2: Tỷ lệ giảm tùy chỉnh có được hỗ trợ không?
Trả lời: Có, tùy chỉnh có sẵn từ 5: 1 đến 200: 1, với số lượng đặt hàng tối thiểu là 10 chiếc.
Câu 3: Có bất kỳ hạn chế nào đối với cáp đi qua trục rỗng không?
Trả lời: Nên sử dụng cáp mềm có đường kính 12mm để tránh làm trầy xước thành trong của lỗ trục bằng dây cứng.
Q4: Nó có thể được sử dụng trong môi trường ẩm ướt không?
A: Xếp hạng bảo vệ IP54, chống bụi và chống thấm nước. Đối với môi trường khắc nghiệt, cần phải có biện pháp bảo vệ hoặc xử lý kín cao hơn.
Câu hỏi 5: Làm thế nào để hiệu chỉnh độ chính xác của điều khiển vòng kín?
Trả lời: Cần phải hiệu chỉnh pha Hall và cài đặt gốc bộ mã hóa cùng với trình điều khiển. Hỗ trợ hướng dẫn kỹ thuật được cung cấp.
