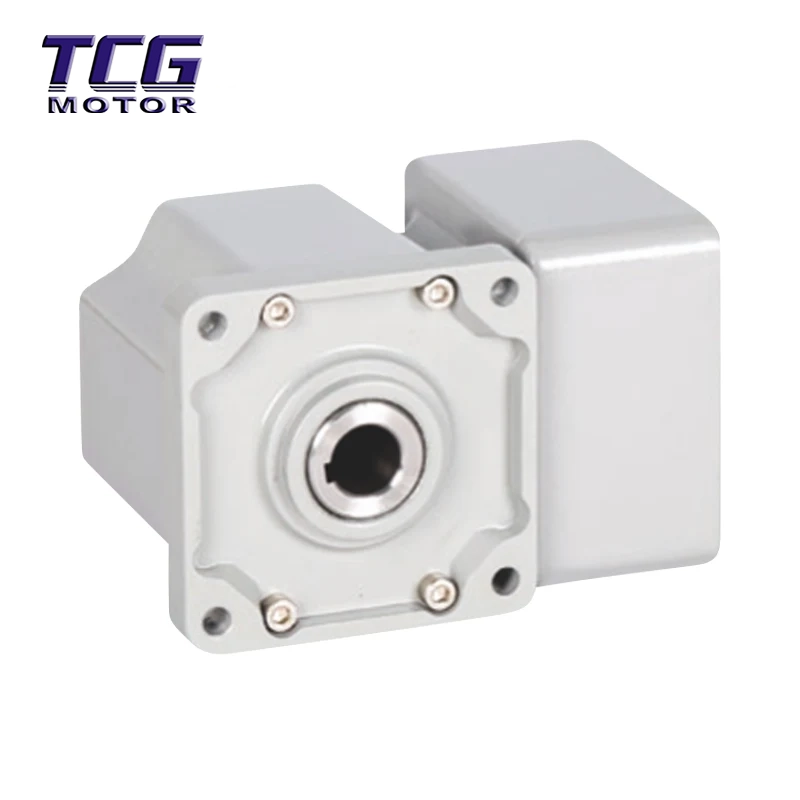

Động cơ DC không chổi than góc phải là hệ thống điện tích hợp kết hợp động cơ không chổi than với hộp số góc phải 90°. Nó sử dụng một bánh răng côn xoắn ốc để thay đổi hướng truyền lực, chuyển chuyển động quay tốc độ cao của động cơ thành đầu ra tốc độ thấp, mô-men xoắn cao, đồng thời đạt được khả năng truyền lực theo chiều dọc.
Bố trí không gian: Động cơ trục song song kéo dài theo đường thẳng, chiếm chiều dài lớn; Động cơ DC không chổi than góc phải "gấp" nguồn ở góc 90 độ, tiết kiệm đáng kể không gian lắp đặt bên (khoảng 60%).
Kịch bản truyền động: Động cơ trục song song phù hợp cho các ứng dụng yêu cầu truyền động "quay" (như khung gầm AGV), trong khi động cơ trục song song phù hợp hơn cho dây chuyền sản xuất dài và hẹp.
Công suất gấp 90°: Trục đầu vào và đầu ra được phân bổ theo chiều dọc ở 90°, dẫn đến kích thước bên cực kỳ nhỏ. So với động cơ trục song song, nó có thể được tích hợp hoàn hảo vào thiết bị có không gian hạn chế, khiến nó trở thành giải pháp duy nhất cho những thách thức về bố trí.
Hiệu suất cao và độ ồn thấp: Sử dụng cách chia lưới bánh răng côn xoắn ốc chính xác, hiệu suất truyền đạt 85% -90%, nâng cao hiệu suất hơn 30% so với cấu trúc bánh răng sâu truyền thống; tiếng ồn hoạt động thấp tới dưới 45dB, đạt được hoạt động im lặng.
Đầu ra và bảo vệ mạnh mẽ: Động cơ DC không chổi than góc phải hỗ trợ giảm tốc độ và tăng mô-men xoắn, đồng thời với trình điều khiển chuyên dụng, nó có nhiều biện pháp bảo vệ chống quá dòng, quá tải và quá nhiệt, đảm bảo hoạt động ổn định trong điều kiện làm việc phức tạp và tuổi thọ trên 10.000 giờ.
Robot di động và AGV: Bánh xe dẫn động tự động (AGV), khung cần cẩu xếp chồng cho kho tự động, phương tiện hậu cần thông minh.
Nhà và Tòa nhà thông minh: Rèm chỉnh điện (lắp âm), giá treo quần áo chỉnh điện, khóa cửa tự động, cơ cấu nâng hạ.
Robot cộng tác: Các khớp cánh tay robot, bộ phận tác động cuối, sử dụng cấu trúc nhỏ gọn của chúng để đạt được chuyển động linh hoạt.
Thiết bị công nghiệp chính xác: Máy đóng gói, máy dán nhãn, dụng cụ kiểm tra y tế, thiết bị quét quang học.
Biên độ mô-men xoắn: Khi chọn một mô hình, nên dành khoảng 50% cho mô-men xoắn tải thực tế để đối phó với việc khởi động và dừng thường xuyên cũng như tải trọng tác động.
Hiệu chỉnh độ đồng trục: Khi lắp đặt tải, sai số đồng trục giữa trục đầu ra và tải phải .1mm để tránh mài mòn ổ trục sớm do tải không đồng đều.
Lựa chọn hướng: Chọn vị trí lắp đặt thích hợp theo mã hướng trục đầu ra (R phải/L trái/D hai mặt/N rỗng).
Khớp trình điều khiển: Phải được sử dụng với trình điều khiển không chổi than chuyên dụng. Động cơ DC không chổi than góc phải được khuyến nghị dự trữ gấp 1,5 lần biên độ công suất của trình điều khiển.
Bảo vệ phân cực: Khi nối dây, tuyệt đối ngăn chặn các cực dương và cực âm của nguồn điện bị đảo ngược, nếu không bảng điều khiển có thể dễ dàng bị cháy.
Tản nhiệt: Để hoạt động đầy tải trong thời gian dài với tỷ lệ giảm lớn (ví dụ: ≥100), cần phải lắp đặt bộ tản nhiệt hoặc quạt.
Khởi động ở nhiệt độ thấp: Trong môi trường cực lạnh, mỡ bánh răng có thể đặc lại, gây khó khăn khi khởi động. Nên sử dụng phiên bản mỡ nhiệt độ thấp tùy chỉnh.
Bao bì: Hộp các tông sóng cường độ cao hoặc thùng gỗ tùy chỉnh được sử dụng để đóng gói, với bông ngọc trai EPE được bọc hoàn toàn bên trong để đảm bảo chống sốc và chống ẩm trong quá trình vận chuyển.
Chính sách vận chuyển: Đối với các mẫu tiêu chuẩn và các mẫu tùy chỉnh không chuẩn (chẳng hạn như chiều dài trục hoặc điện áp đặc biệt), vui lòng tham khảo dịch vụ khách hàng. Chúng tôi hỗ trợ vận tải đường biển/DHL/vận tải hàng không trên toàn thế giới.
Dịch vụ sau bán hàng: Bảo hành 12 tháng được cung cấp. Dịch vụ sửa chữa hoặc thay thế được cung cấp cho các vấn đề về chất lượng không phải do lỗi của con người.
Câu hỏi 1: Sự khác biệt giữa Động cơ DC không chổi than góc phải và động cơ trục song song là gì?
Trả lời: Sự khác biệt lớn nhất nằm ở không gian lắp đặt và hướng truyền dẫn.
Trục song song: Truyền lực tuyến tính, chiều dài dài, chiều cao ngắn, hiệu suất cao (>95%), thích hợp cho dây chuyền lắp ráp và các thiết bị khác có không gian rộng rãi. Trục góc vuông: Công suất quay theo chiều dọc 90 độ, kích thước bên cực nhỏ, thích hợp cho AGV, cánh tay robot và các thiết bị khác có không gian bên hạn chế nhưng hiệu suất thấp hơn một chút (85%-90%).
Câu 2: Loại động cơ này có ồn không?
Trả lời: So với các bộ giảm tốc bánh răng truyền thống, động cơ trục góc phải của chúng tôi sử dụng thiết kế bánh răng côn xoắn ốc, dẫn đến việc chia lưới mượt mà hơn và độ ồn vận hành cực thấp (thường dưới 45dB), lý tưởng cho môi trường y tế hoặc văn phòng, nơi cần hoạt động yên tĩnh.
Câu hỏi 3: Tại sao tôi cảm thấy phản ứng ngược trong động cơ trục góc vuông ở tốc độ thấp?
Trả lời: Do cấu tạo cơ khí (bánh răng côn chia lưới), hộp số trục góc phải có phản ứng vật lý nhẹ. Điều này là bình thường. Nếu ứng dụng của bạn yêu cầu độ chính xác cực cao, chúng tôi khuyên bạn nên chọn giải pháp hộp số hành tinh.
Q4: Làm thế nào để tính mô-men xoắn đầu ra cuối cùng?
A: Công thức ước tính đơn giản: Mô-men xoắn đầu ra ≈ Mô-men xoắn động cơ × Tỷ số giảm × Hiệu suất truyền động. Lưu ý: Hiệu suất truyền của trục góc vuông là khoảng 85%-90%. Ví dụ: động cơ 0,2 N·m kết hợp với hộp số 50x sẽ có mô-men xoắn thực tế xấp xỉ 0,2 × 50 × 0,85 = 8,5 N·m.
Câu 5: Hướng trục đầu ra có thể được tùy chỉnh không?
Đ: Vâng. Chúng tôi cung cấp nhiều tùy chọn hướng trục đầu ra: R (trục đầu ra bên phải), L (trục đầu ra bên trái), D (trục đầu ra hai mặt) và N (trục rỗng). Mô hình trục rỗng cũng hỗ trợ định tuyến trung tâm, tạo điều kiện thuận lợi cho việc nối dây của robot.
