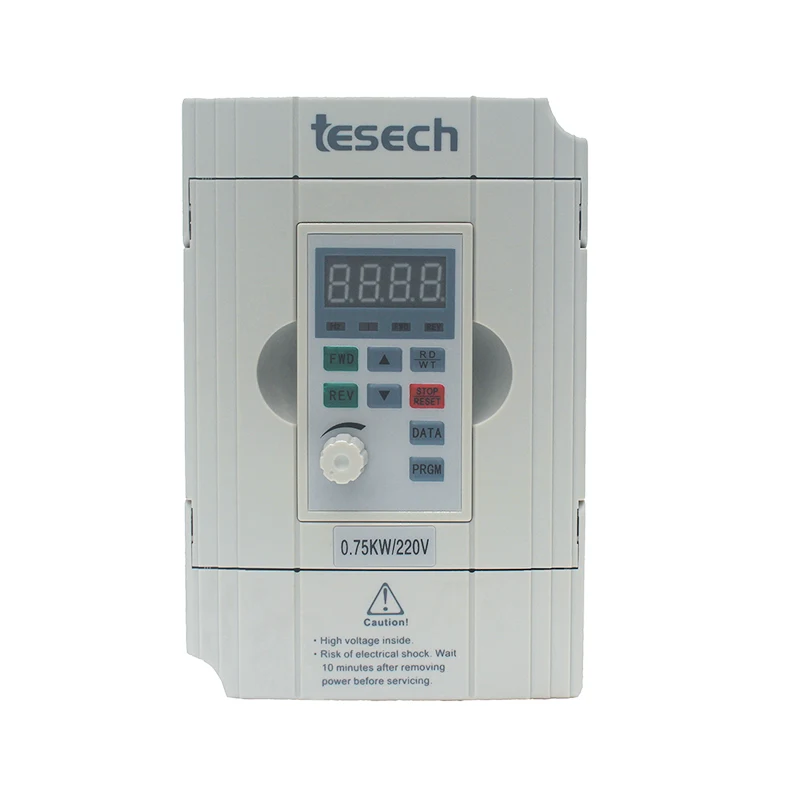

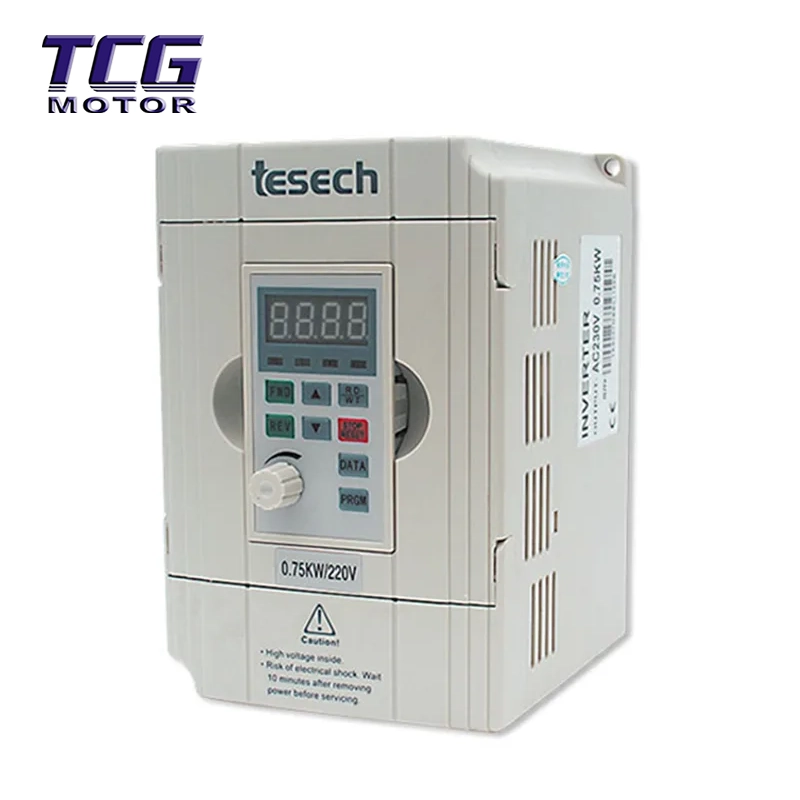

Ổ đĩa biến tần mục đích chung 0,75kW

Ổ đĩa tần số biến thiên mục đích chung 0,75kW thể hiện những ưu điểm khác biệt đáng kể ở cấp độ công nghiệp:

Lõi Vector, Mô-men xoắn Cao ở Tần số Thấp:Nó độc quyền áp dụng thuật toán điều khiển vectơ SVC, hỗ trợ tự nhận dạng thông số động cơ (điều chỉnh tĩnh/đầy đủ) ngay cả ở công suất 0,75KW. So với bộ biến tần V/F thông thường, nó cung cấp mô-men xoắn ổn định hơn ở tốc độ thấp, tránh các vấn đề như "không thể di chuyển" hoặc "dao động tốc độ".

Nền tảng hợp nhất trên tất cả các dải công suất:Nó sở hữu logic điều khiển công nghiệp giống như các bộ biến tần công suất trung bình và cao. Nó hỗ trợ điều khiển quy trình PID, lập trình đa tốc độ (16 tốc độ) và các chức năng PLC cơ bản, cho phép thực hiện các quy trình tự động phức tạp ngay cả ở mức 0,75KW chứ không chỉ điều chỉnh tốc độ khởi động-dừng đơn giản.

Thiết kế bảo vệ cấp công nghiệp:Sử dụng cấu trúc vỏ sắt treo tường (Loại A/Loại M), mang lại khả năng tản nhiệt vượt trội so với các biến tần mini vỏ nhựa, chống bụi và nhiễu điện từ hiệu quả trong môi trường công nghiệp, đảm bảo hoạt động đáng tin cậy liên tục 24/7.

Giao tiếp toàn cổng, khả năng mở rộng trong tương lai: Giao diện giao tiếp RS-485 tiêu chuẩn (hỗ trợ giao thức Modbus-RTU), ngay cả một thiết bị độc lập 0,75KW cũng có thể dễ dàng kết nối với hệ thống giám sát máy tính chủ và giao diện dành riêng cho các ứng dụng Internet of Things (IIoT) công nghiệp.

Thông số kỹ thuật sản phẩm

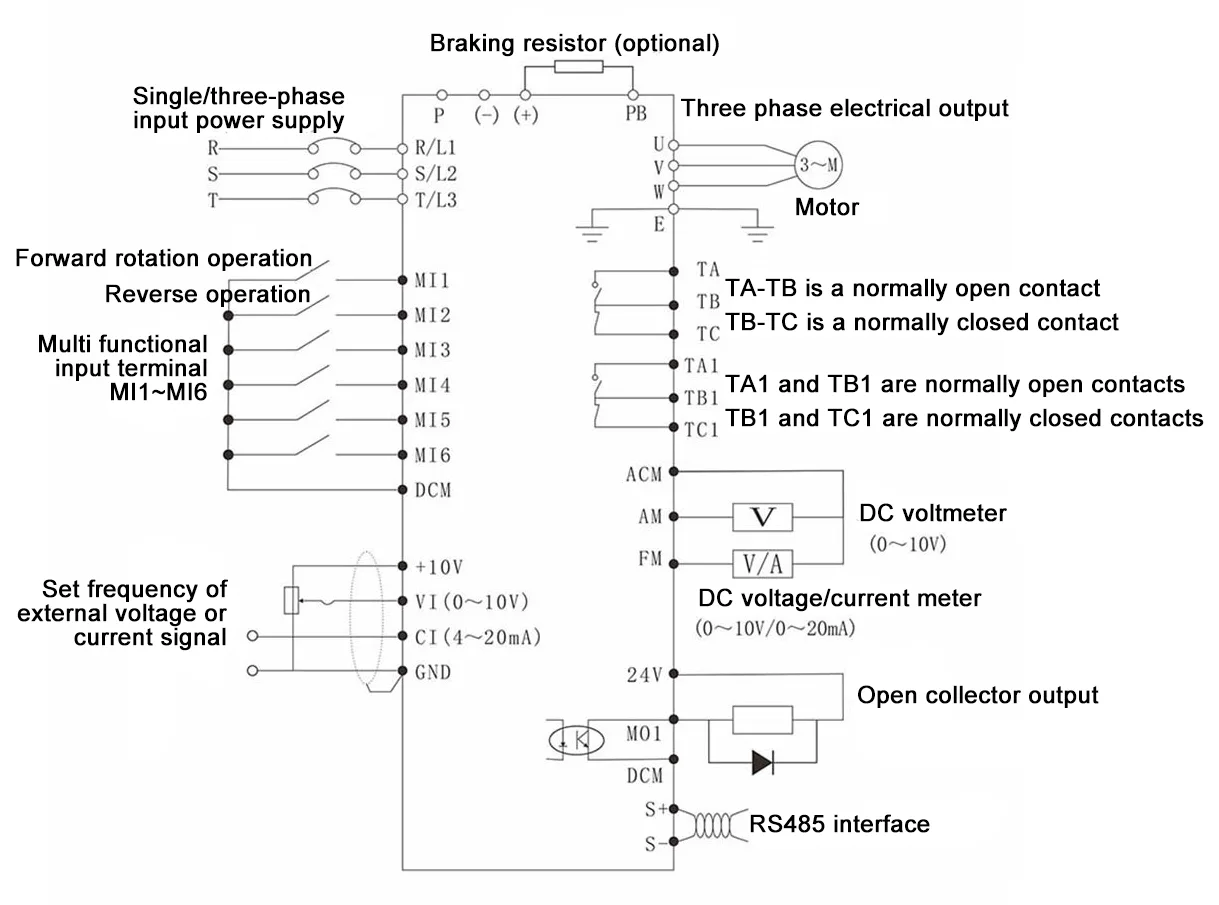

Sơ đồ nối dây cơ bản

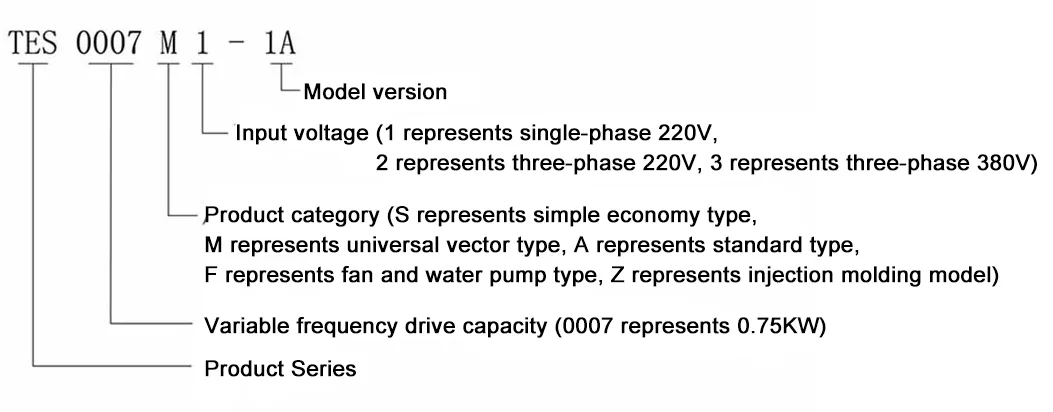

Mô tả mẫu sản phẩm

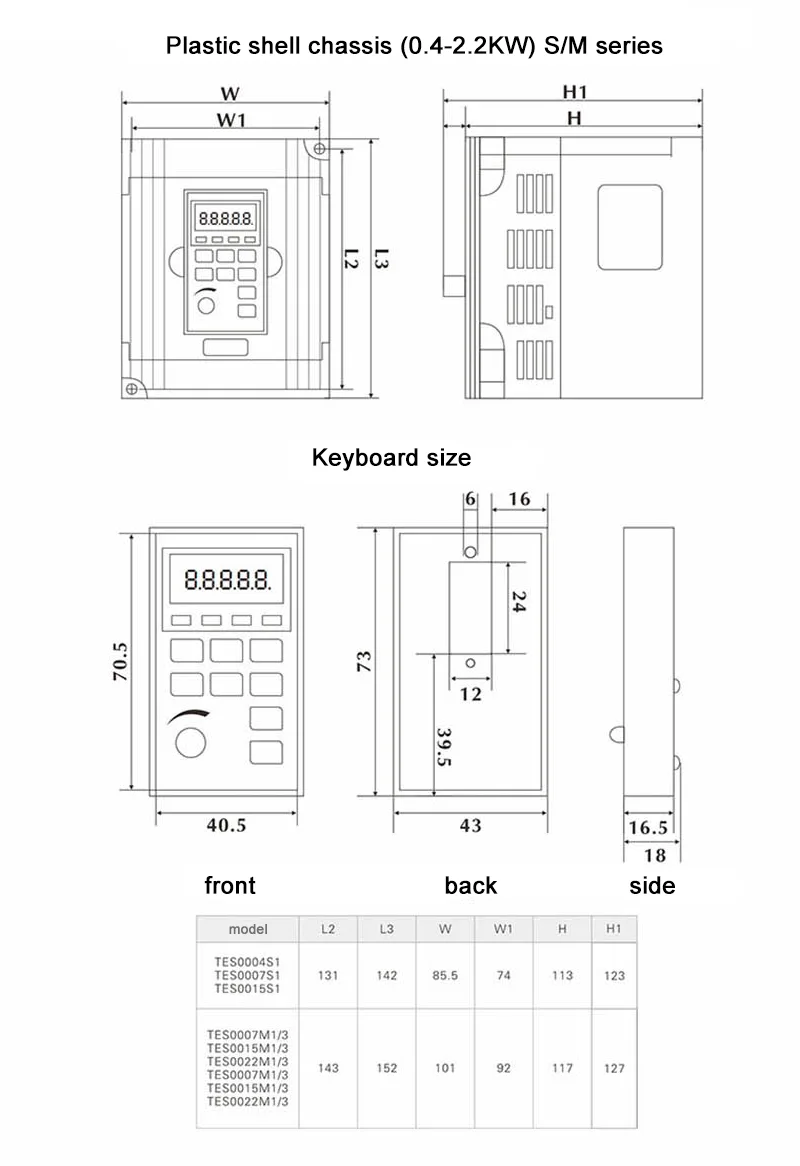

Bản vẽ phác thảo sản phẩm

Các ngành ứng dụng và kịch bản

Ổ đĩa tần số biến thiên mục đích chung 0,75kW, với mô-men xoắn cao và độ tin cậy cao, được sử dụng rộng rãi trong các lĩnh vực sau:

Máy móc chính xác: Máy khắc CNC, máy mài nhỏ, máy đóng gói, máy trộn.

Thiết bị tự động hóa: Hệ thống băng tải, hệ thống điều khiển cửa tự động, máy in.

HVAC và Cấp nước: Quạt điều hòa trung tâm cỡ nhỏ, điều khiển bơm phụ trợ cho hệ thống cấp nước áp suất không đổi.

In và nhuộm dệt: Máy vẽ nhỏ, thiết bị cuộn dây (nhờ khả năng kiểm soát mô-men xoắn tuyệt vời).

Hướng dẫn cài đặt và sử dụng

1. Lắp đặt cơ khí

Yêu cầu về môi trường: Nhiệt độ môi trường phải được kiểm soát trong khoảng từ -10°C đến +50°C và độ ẩm dưới 90%RH (không ngưng tụ).

Đặt chỗ không gian: Để lắp đặt treo tường, phải dành ít nhất 100mm không gian thông gió phía trên và bên dưới máy. Không chặn cửa hút gió.

2. Kết nối điện

Mạch chính: Kết nối đầu vào nguồn điện với các cực nguồn (R/S/T) và kết nối động cơ với các cực động cơ (U/V/W). Kết nối ngược bị nghiêm cấm!

Cấu hình phanh: Model 0,75KW thường có bộ phanh tích hợp. Để phanh nhanh, vui lòng kết nối điện trở hãm bên ngoài (kết nối với cực P/+ và PB).

3. Quy trình gỡ lỗi nhanh

1). Reset tham số: Đặt F0-27 = 3 để khôi phục cài đặt gốc.

2). Cài đặt thông số động cơ: Đặt F2-01 (Nguồn) thành F2-05 (Tốc độ) theo bảng tên động cơ.

3). Chọn Chế độ điều khiển: Đặt F0-01 = 0 để chọn Điều khiển véc tơ (SVC), hoặc F0-01 = 2 để chọn Điều khiển V/F.

4). Nhận dạng thông số (Khuyến nghị): Đặt F2-11 = 2 (Điều chỉnh đầy đủ) hoặc 1 (Điều chỉnh tĩnh) và nhấn nút Run để cho phép biến tần tự động tìm hiểu các thông số động cơ.

5). Kiểm tra vận hành: Điều khiển khởi động/dừng thông qua nút RUN trên bảng điều khiển hoặc các thiết bị đầu cuối bên ngoài và điều chỉnh chiết áp hoặc các nút để đặt tần số.

Câu hỏi thường gặp

Câu hỏi 1: Bộ điều khiển tần số biến thiên mục đích chung 0,75kW có thể khởi động tải nặng không?

Đ: Chắc chắn rồi. Ổ đĩa tần số biến thiên mục đích chung 0,75kW hỗ trợ điều khiển véc tơ (SVC), với mô-men xoắn khởi động lên tới 150%. Đối với các thiết bị hạng nặng như máy trộn hoặc máy nghiền có công suất đầu ra 0,75KW, nên đặt thông số trên bảng tên động cơ trong nhóm F2 và thực hiện nhận dạng thông số động cơ trong F2-11 để đạt được hiệu suất mô-men xoắn tốc độ thấp tối ưu.

Câu hỏi 2: Biến tần này có tích hợp điện trở hãm không?

Trả lời: Theo thông số kỹ thuật trong sách hướng dẫn, các mẫu xe có công suất từ ​​37KW trở xuống (bao gồm 0,75KW) có bộ phanh tích hợp. Người dùng chỉ cần mua một điện trở hãm bên ngoài và kết nối nó với các cực P(+) và PB; không cần thêm bộ phận phanh nào, tiết kiệm chi phí lắp đặt.

Câu 3: Làm thế nào để điều khiển chuyển động quay tiến và lùi của động cơ?

Bạn có thể kiểm soát nó theo nhiều cách:

Điều khiển bảng điều khiển: Nhấn trực tiếp nút FWD (tiến) hoặc REV (ngược) trên bảng điều khiển.

Điều khiển đầu cuối: Kết nối với đầu cuối MIn thông qua một công tắc bên ngoài (F5-00 và F5-01 phải được đặt thành chức năng tiến/nghịch).

Chuyển đổi thông số: Cài đặt F0-09 trực tiếp thay đổi lệnh hướng chạy mà không cần thay đổi dây dẫn động cơ.

Câu hỏi 4: Bộ biến tần có tạo ra nhiều nhiệt không?

Trả lời: Model 0,75KW tạo ra tương đối ít nhiệt, nhưng để đảm bảo tuổi thọ của nó, nó phải được lắp đặt theo chiều dọc với hệ thống thông gió trên và dưới không bị cản trở. Nếu nhiệt độ môi trường vượt quá 40°C, nên giảm công suất thiết bị hoặc lắp quạt để làm mát cưỡng bức.
