Ổ đĩa biến tần dòng 900G

So với các bộ biến tần nhỏ hơn hoặc đơn chức năng, Biến tần dòng 900G vượt trội về khả năng thích ứng và hiệu suất điều khiển trong môi trường công nghiệp:

Phạm vi phủ sóng toàn bộ công suất cho các tình huống tải nặng: Cung cấp nhiều hệ số dạng khác nhau từ A00 đến A12, bao gồm công suất đầu ra từ 0,75KW đến 630KW. Được thiết kế đặc biệt cho các thiết bị công nghiệp yêu cầu công suất đầu ra mạnh, nó giải quyết các vấn đề về dòng khởi động cao và khó điều khiển động cơ công suất cao.

Điều khiển véc tơ cho mô-men xoắn cao ở tốc độ thấp: Hỗ trợ SVC với tỷ lệ tốc độ lên tới 1:100, cung cấp 150% mô-men xoắn định mức ngay cả ở tần số 0,5Hz, đảm bảo khởi động êm ái và không bị sốc khi làm việc nặng.

Điều khiển nhiều máy bơm để tích hợp hệ thống: Logic cấp nước tiên tiến tích hợp hỗ trợ chế độ điều khiển nhiều máy bơm từ 1 đến 5, điều khiển trực tiếp các hệ thống cấp nước có áp suất không đổi phức tạp mà không cần thêm bộ điều khiển PLC.

Điều khiển nhiều máy bơm để tích hợp hệ thống: Logic cấp nước tiên tiến tích hợp hỗ trợ chế độ điều khiển nhiều máy bơm từ 1 đến 5, điều khiển trực tiếp các hệ thống cấp nước có áp suất không đổi phức tạp mà không cần thêm bộ điều khiển PLC.

Bảo vệ và tản nhiệt cấp công nghiệp: Ổ đĩa biến tần dòng 900G áp dụng thiết kế ống dẫn khí độc lập và xếp hạng bảo vệ IP20, chống lại sự xâm nhập của bụi một cách hiệu quả trong môi trường công nghiệp. Kết hợp với quạt điều khiển nhiệt độ thông minh, đảm bảo hoạt động ổn định trong thời gian dài.

Giao tiếp toàn cổng và kết nối mạng thông minh: Cấu hình tiêu chuẩn bao gồm giao thức truyền thông Modbus-RTU và hỗ trợ giao diện RS485, cho phép tích hợp dễ dàng với hệ thống giám sát máy chủ để trao đổi dữ liệu theo thời gian thực trong tự động hóa nhà máy.

Thông số kỹ thuật sản phẩm

Các ngành ứng dụng và kịch bản

Ổ đĩa biến tần dòng 900G, với mật độ công suất cao và logic ứng dụng rộng, được sử dụng rộng rãi trong các lĩnh vực sau:

Điện và Đô thị: Trạm bơm cấp nước áp suất không đổi công suất cao, hệ thống xử lý nước thải, quạt gió cảm ứng.

Sản xuất máy móc: Bộ truyền động trục chính máy công cụ CNC, máy ép phun, máy đùn, máy đóng gói.

HVAC: Máy bơm nước tuần hoàn điều hòa trung tâm, quạt tháp giải nhiệt, hệ thống HVAC.

Năng lượng và khai thác mỏ: Bộ truyền động phụ trợ tời mỏ, băng tải đai, máy nén.

Hướng dẫn cài đặt và sử dụng

1. Lắp đặt cơ khí

Lắp đặt theo chiều dọc: Phải được lắp đặt theo chiều dọc trên bề mặt kim loại phẳng, đảm bảo luồng không khí không bị cản trở để tản nhiệt.

Không gian tản nhiệt: Phải cung cấp đủ không gian theo chiều dọc ở trên và dưới (A ≥10mm, B ≥200mm cho 0,75-22KW). Việc chặn cửa hút gió bị nghiêm cấm.

Yêu cầu về môi trường: Nhiệt độ môi trường xung quanh phải nằm trong khoảng từ -10°C đến +40°C (yêu cầu giảm công suất trên 40°C). Giảm tải là cần thiết cho độ cao vượt quá 1000 mét.

2. Kết nối điện

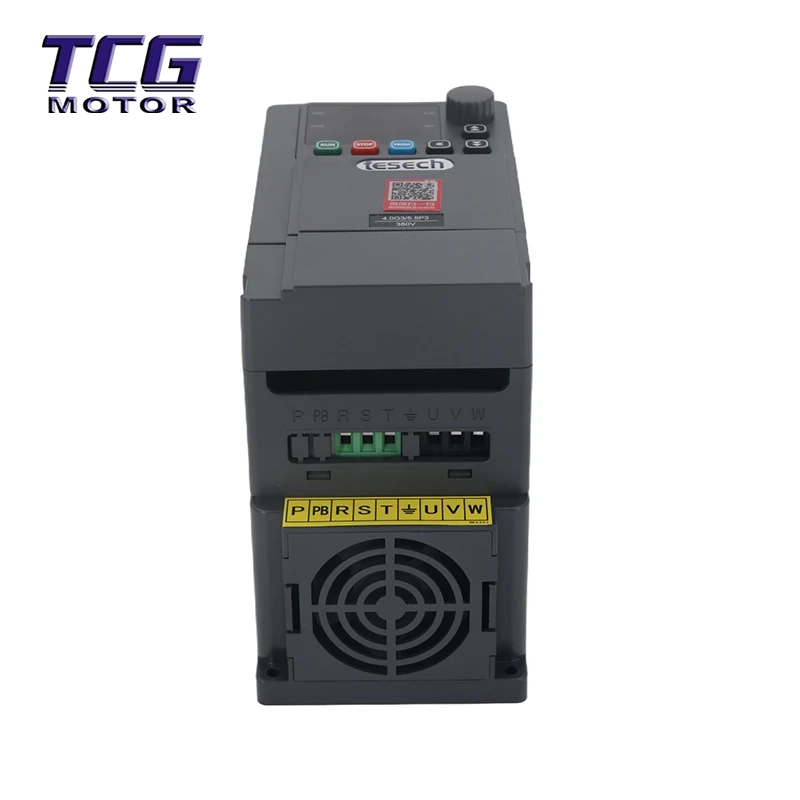

Mạch chính: R/S/T kết nối với nguồn điện ba pha, U/V/W kết nối với động cơ. Đảo ngược kết nối bị nghiêm cấm!

Bộ hãm: 0,75KW~5,5KW có bộ phận phanh tích hợp và yêu cầu điện trở hãm bên ngoài (được kết nối với cực +/PB); 7,5KW trở lên cần có bộ hãm bên ngoài.

Nối đất: Thiết bị đầu cuối PE phải được nối đất chắc chắn và điện trở nối đất phải tuân thủ các quy định của địa phương.

3. Quy trình gỡ lỗi nhanh

1). Đặt lại tham số: Đặt F0-24 = 1 để khôi phục cài đặt gốc.

2). Thông số động cơ: Đặt F8-00 (Nguồn) thành F8-04 (Tốc độ) theo bảng tên.

3). Nhận dạng tham số: Đặt F8-07 để thực hiện nhận dạng tĩnh hoặc động (cần thiết cho điều khiển vectơ để đạt được mô-men xoắn tối ưu).

4). Điều khiển vận hành: Đặt F0-00 để chọn kênh vận hành (0: Bảng điều khiển, 1: Thiết bị đầu cuối, 2: Giao tiếp).

5). Điểm đặt tần số: Đặt F0-01 để chọn nguồn tần số.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa Biến tần dòng 900G và mẫu mini trước đó (900M) là gì?

Trả lời: TES 900G là biến tần đa năng có dải công suất rộng hơn (lên tới 630KW), cổng I/O phong phú hơn (5 kênh DI, 2 kênh AI) và hiệu suất điều khiển vectơ mạnh mẽ, giúp nó phù hợp với các kịch bản điều khiển công nghiệp phức tạp. Mặt khác, mẫu mini 900M thường được thiết kế cho các ứng dụng đơn giản tiêu thụ điện năng thấp (<2,2KW) và có ít cổng hơn.

Câu hỏi 2: Bộ truyền động biến tần dòng 900G có hỗ trợ điều khiển cấp nước nhiều máy bơm không?

Đ: Vâng. Dòng 900G được tích hợp logic PID toàn diện. Bằng cách cài đặt các thông số F0-26 và F5, nó có thể đạt được điều khiển nhiều máy bơm từ 1 đến 5, bao gồm nhiều chế độ khác nhau như "một đang sử dụng, một chế độ chờ", "điều khiển chính-phụ" và "điều khiển đồng bộ", cho phép xây dựng các hệ thống cấp nước phức tạp mà không cần bộ điều khiển bên ngoài.

Câu 3: Điều khiển SVC là gì? Tại sao cần xác định tham số?

Trả lời: SVC (Điều khiển vectơ không cảm biến tốc độ) cho phép biến tần điều khiển chính xác mô-men xoắn của động cơ ngay cả khi không có bộ mã hóa. Nhận dạng thông số động cơ (F8-07) cho phép biến tần "tìm hiểu" các thông số bên trong của động cơ (như điện trở và điện cảm), từ đó đạt được tần số thấp, đầu ra mô-men xoắn cao (0,5Hz/150%). Nếu không có nhận dạng, biến tần sẽ chỉ hoạt động ở chế độ V/F bình thường, làm giảm khả năng tải nặng của nó.

Q4: Tôi nên làm gì nếu bảng hiển thị "Err14" cho biết mô-đun đang quá nóng?

A: "Err14" cho biết nhiệt độ mô-đun biến tần quá cao. Vui lòng kiểm tra: 1. Tải có nặng quá không hoặc bị khóa lâu chưa? 2. Quạt tản nhiệt có bị hỏng hoặc ống dẫn khí bị bụi bẩn chặn không? 3. Nhiệt độ môi trường xung quanh có trên 40°C (cần giảm hoặc cải thiện hệ thống thông gió) không? 4. Tần số sóng mang F0-13 có được đặt quá cao không (tần số sóng mang có thể được giảm thích hợp để giảm sinh nhiệt)?

Câu 5: Làm thế nào để kéo dài tuổi thọ của biến tần trong môi trường khắc nghiệt?

Trả lời: Nên vệ sinh bụi khỏi quạt làm mát và ống dẫn khí thường xuyên (6-12 tháng một lần); trong môi trường có nhiều bụi (mức độ ô nhiễm > 2), nên lắp đặt bộ biến tần trong tủ bảo vệ có chỉ số IP54 trở lên; nếu được bảo quản trong thời gian dài (hơn 1 năm), việc xử lý lão hóa trước khi sạc phải được thực hiện theo hướng dẫn sử dụng trước khi sử dụng.
