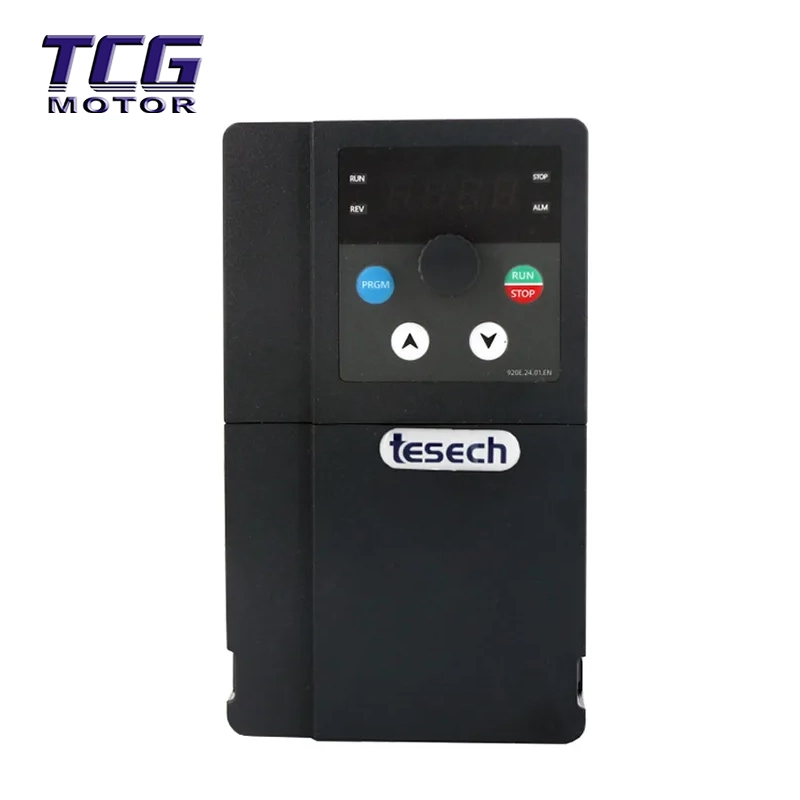

So với các bộ biến tần đa năng thông thường trên thị trường, Biến tần dòng 900E vượt trội hơn về độ chính xác điều khiển và các chức năng thông minh:
Điều khiển chế độ kép, hiệu suất vượt trội: Hỗ trợ độc quyền điều khiển vectơ không cảm biến (SVC) cho động cơ đồng bộ, cung cấp mô-men xoắn khởi động mạnh mẽ ngay cả ở tốc độ thấp, với độ chính xác điều khiển vượt xa các bộ biến tần điều khiển V/F truyền thống.
Điều chỉnh thông minh, khớp bằng một cú nhấp chuột: Được trang bị chức năng tự phát hiện thông số động cơ (nhận dạng tĩnh/động), bộ biến tần tự động xác định các thông số động cơ, loại bỏ nhu cầu tính toán thủ công tẻ nhạt và đảm bảo hệ thống truyền động luôn ở trạng thái khớp tối ưu.
Bộ cấp nước áp suất không đổi tích hợp PID: Không cần bộ điều khiển bên ngoài; logic PID toàn diện tích hợp trực tiếp kích hoạt các chức năng bảo vệ chế độ ngủ, thức và thiếu nước cho các hệ thống cấp nước có áp suất không đổi, giúp giảm đáng kể chi phí hệ thống.
Trải nghiệm tương tác thân thiện với người dùng: Được trang bị bảng điều khiển LED đa chức năng, hỗ trợ giám sát thời gian thực nhiều thông số như tần số, điện áp, dòng điện và nguồn điện, đồng thời có chức năng hiển thị chuyển đổi thông số tự động, giúp vận hành và bảo trì dễ dàng hơn.
Bảo vệ an toàn toàn diện: Được trang bị hơn 20 chức năng phát hiện lỗi, bao gồm bảo vệ bộ biến tần, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt và ngắn mạch xuống đất, đảm bảo an toàn cho thiết bị và nhân sự.
|
Mục |
Đặc điểm kỹ thuật |
|
Nguồn đầu vào |
Ba pha 380V~480V (50/60Hz) |
|
Chế độ điều khiển |
Điều khiển V/F, Điều khiển vectơ không cảm biến cho động cơ đồng bộ (FMSVC) |
|
Cài đặt tần số |
Giới hạn trên: 500.0Hz / Giới hạn dưới: 0.0Hz (Có thể điều chỉnh) |
|
Tần số sóng mang |
1.0kHz ~ 16.0kHz (Tự động điều chỉnh theo nhiệt độ) |
|
Phạm vi tốc độ |
1:100 (Dưới chế độ SVC) |
|
Công suất quá tải |
150% dòng định mức (60 giây) |
|
Lớp bảo vệ |
IP20 (Yêu cầu môi trường cài đặt) |

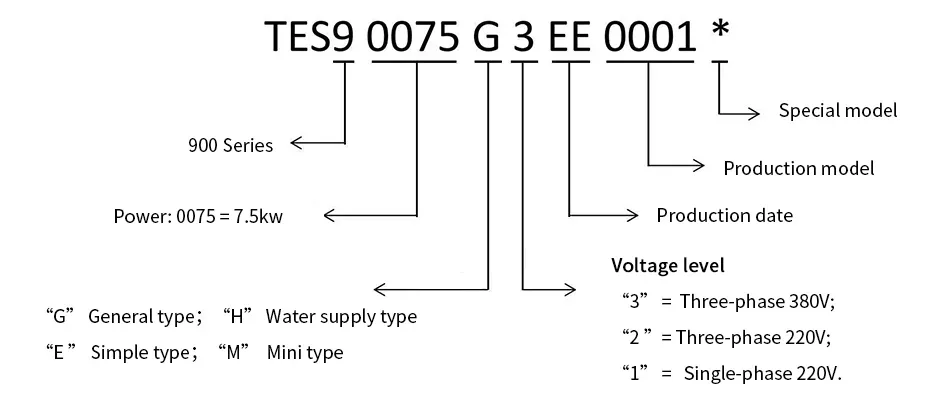

Bộ biến tần dòng 900 được đặt tên theo quy tắc sau:
| 900M Đầu vào mini, một pha: 200~240V ± 10%, đầu vào ba pha: 380~480V ± 10%, 50/60Hz | ||||
| Mô hình chuyển đổi tần số | Động cơ thích ứng | Dòng điện đầu ra định mức A | Số tham chiếu ngoại hình | |
| KW | HP | |||
| 900-0007M1 | 0.75 | 1 | 4 | A00M |
| 900-0015M1 | 1.5 | 2 | 7 | A00M |
| 900-0007M3 | 0.75 | 1 | 2.5 | A00M |
| 900-0015M3 | 1.5 | 2 | 3.7 | A00M |
| 900-0022M3 | 2.2 | 3 | 5.1 | A00M |
| Đầu vào một pha: 200~240V ± 10%, 50/60Hz | ||||
| Mô hình chuyển đổi tần số | Động cơ thích ứng | Dòng điện đầu ra định mức A | Số tham chiếu ngoại hình | |
| KW | HP | |||
| 900-0007G1 | 0.75 | 1 | 4 | A00 |
| 900-0015G1 | 1.5 | 2 | 7 | A00 |
| 900-0022G1 | 2.2 | 3 | 10 | A00 |
| 900-0040G1 | 4.0 | 5 | 18 | A01 |
| Đầu vào ba pha: 380~480V ± 10%, 50/60Hz | ||||
| Mô hình chuyển đổi tần số | Động cơ thích ứng | Dòng điện đầu ra định mức A | Số tham chiếu ngoại hình | |
| KW | HP | |||
| 900-0007G3 | 0.75 | 1 | 2.5 | A00 |
| 900-0015G3 | 1.5 | 2 | 3.7 | A00 |
| 900-0022G3 | 2.2 | 3 | 5.1 | A00 |
| 900-0030G3 | 3.0 | 4 | 7.0 | A00 |
| 900-0040G3 | 4.0 | 5 | 9.0 | A01 |
| 900-0055G3 | 5.5 | 7.5 | 13 | A01 |
| 900-0075G3 | 7.5 | 10 | 17 | A02 |
| 900-0110G3 | 11 | 15 | 25 | A02 |
| 900-0150G3 | 15 | 20 | 32 | A03 |
| 900-0185G3 | 18.5 | 25 | 38 | A03 |
| 900-0220G3 | 22 | 30 | 45 | A04 |
| 900-0300G3 | 30 | 40 | 60 | A04 |
| 900-0370G3 | 37 | 50 | 75 | A05 |
| 900-0450G3 | 45 | 60 | 90 | A05 |
| 900-0550G3 | 55 | 70 | 110 | A06 |
| 900-0750G3 | 75 | 100 | 150 | A07 |
| 900-0930G3 | 93 | 125 | 170 | A07 |
| 900-1100G3 | 110 | 150 | 210 | A08 |
| 900-1320G3 | 132 | 175 | 250 | A08 |
| 900-1600G3 | 160 | 210 | 300 | A09 |
| 900-1850G3 | 185 | 245 | 340 | A09 |
| 900-2000G3 | 200 | 260 | 380 | A09 |
| 900-2200G3 | 220 | 300 | 415 | A09 |
| 900-2500G3 | 250 | 350 | 470 | A10 |
| 900-2800G3 | 280 | 370 | 520 | A10 |
| 900-3150G3 | 315 | 400 | 600 | A10 |
| 900-3550G3 | 355 | 420 | 650 | A11 |
| 900-4000G3 | 400 | 530 | 725 | A11 |
| 900-4500G3 | 450 | 595 | 820 | A11 |
| 900-5000G3 | 500 | 595 | 980 | A11 |
| 900-5600G3 | 560 | 740 | 1080 | A12 |
| 900-6300G3 | 630 | 830 | 1200 | A12 |

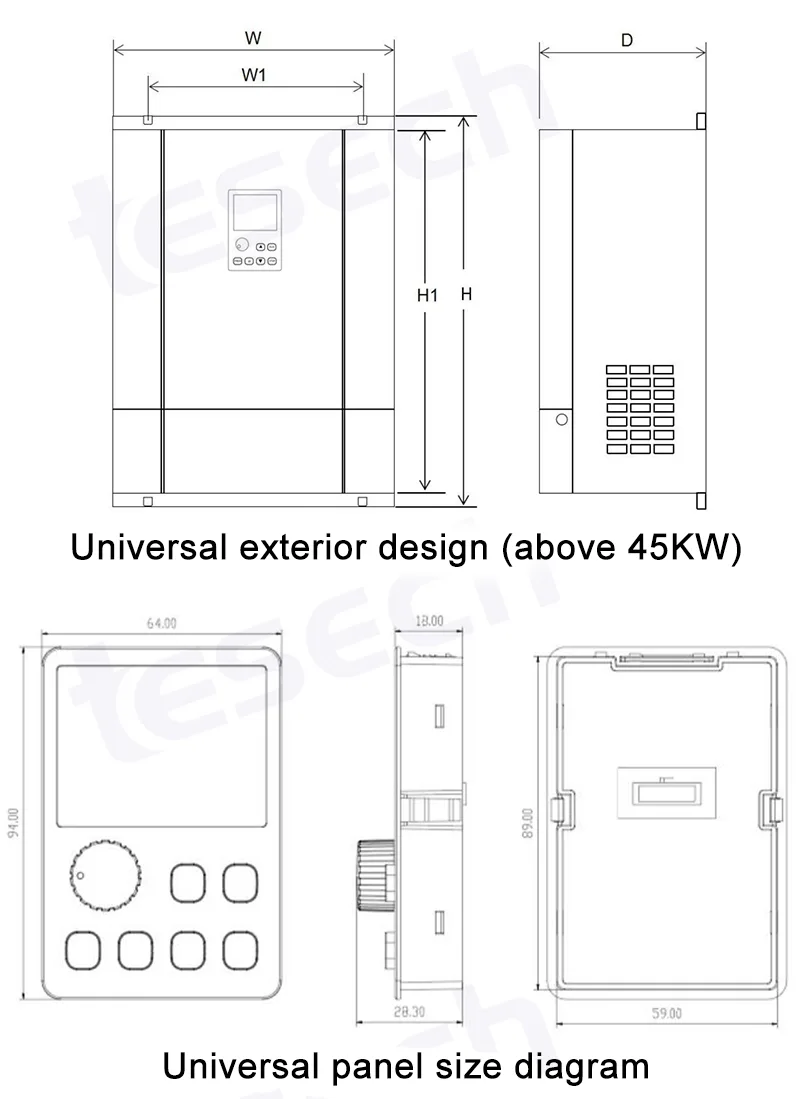

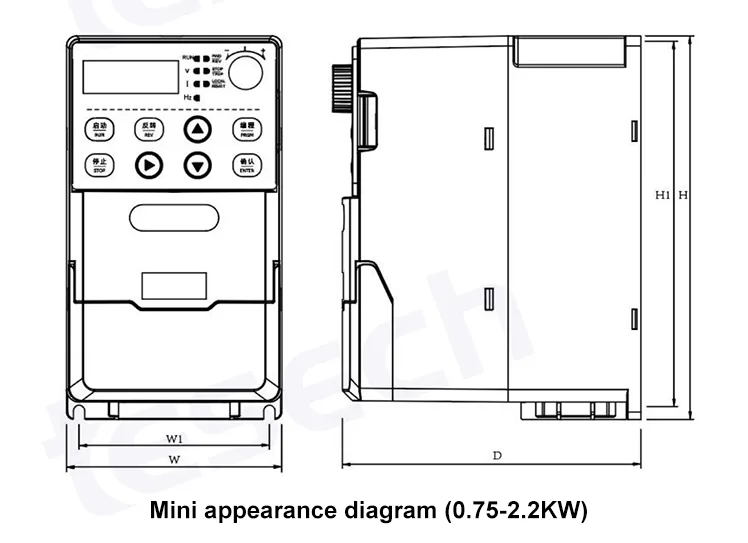

| Số tham chiếu | Quyền lực | Kích thước (mm) | Kích thước lắp đặt (mm) | Khẩu độ | |||
| H | W | D | H1 | W1 | |||
| A00M | 0,75~1,5KW/220V 0,75~2,2KW/380V |
153 | 86 | 123 | 143 | 76 | 4,5mm |
| A00 | 0,75~2,2KW/220V 0,75~2,2KW/380V |
170 | 86 | 141 | 157 | 75 | 5mm |
| A01 | 4,0~5,5KW/380V 4.0/220V |
188 | 96 | 171 | 176 | 83.6 | 5mm |
| A02 | 7,5 ~ 11KW | 228 | 114 | 192 | 214.5 | 98.7 | 5mm |
| A03 | 15 ~ 18,5KW | 290 | 160 | 182 | 269 | 143 | 6,5mm |
| A04 | 22~30KW | 328 | 193 | 217 | 305 | 172 | 8,5mm |
| A05 | 37~45KW* | 344 | 228 | 223 | 324 | 206 | 8,5mm |
| A06 | 45~55KW | 490 | 327.5 | 238 | 459 | 202.5 | 10mm |
| A07 | 75~93KW | 526 | 300 | 304 | 504 | 200 | 9mm |
| A08 | 110~132KW | 690 | 370 | 360 | 636.5 | 232 | 10mm |
| A09 | 160~220KW | 720 | 410 | 360 | 690 | 330 | 10mm |
| A10 | 250~315KW | 1060 | 650 | 392.5 | 1030 | 420 | 12mm |
| A11 | 355~500KW | 1361.5 | 818 | 404.5 | 1280 | 520 | 16mm |
| A12 | 560~630KW | 1330 | 786 | 410 | 1295 | 500 | 16mm |
Ổ đĩa biến tần dòng 900E, với dải công suất rộng và hiệu suất điều khiển mạnh mẽ, được sử dụng rộng rãi trong các lĩnh vực sau:
Cấp nước và HVAC: Hệ thống cấp nước áp suất không đổi, máy bơm nước điều hòa trung tâm, quạt tháp giải nhiệt.
Sản xuất công nghiệp: Máy công cụ CNC, máy dệt, thiết bị in ấn và đóng gói, máy móc nhựa.
Băng tải vật liệu: Băng tải, thang máy, máy trộn.
Các ứng dụng đặc biệt: Do hỗ trợ điều khiển động cơ đồng bộ, nó đặc biệt thích hợp cho các tình huống truyền động động cơ đồng bộ nam châm vĩnh cửu trong đó hiệu suất năng lượng và kích thước là rất quan trọng.
Yêu cầu về môi trường: Nhiệt độ môi trường lắp đặt phải nằm trong khoảng từ -10°C đến +50°C, độ ẩm dưới 90%RH (không ngưng tụ) và không có khí ăn mòn và bụi dẫn điện.
Yêu cầu về không gian: Để đảm bảo tản nhiệt, phải dành đủ không gian phía trên và bên dưới biến tần (khuyến nghị trên 10cm và dưới 10cm) và phải chừa khoảng trống thông gió ít nhất 5cm ở cả hai bên.
Mạch chính: Kết nối các cực đầu vào (R/S/T) với nguồn điện ba pha và các cực đầu ra (U/V/W) với động cơ. Nghiêm cấm kết nối nhầm dây nguồn với các đầu ra đầu ra.
Mạch điều khiển: Hỗ trợ nhiều tín hiệu đầu vào, bao gồm tín hiệu analog 0-10V (AI1), chiết áp và tín hiệu chuyển mạch ngoài (DI1/DI2).
Nối đất: Đầu cực PE của biến tần phải được nối đất chắc chắn.
1). Đặt lại tham số: Đặt F0-31 = 1 để khôi phục cài đặt gốc.
2). Thông số động cơ: Đặt F0-00 (Nguồn), F0-01 (Điện áp), F0-02 (Dòng điện), F0-03 (Tần số) và F0-04 (Tốc độ) theo bảng tên động cơ.
3). Chế độ điều khiển: Đặt F3-00 = 2 để chọn điều khiển vectơ động cơ đồng bộ (chế độ SVC nếu cần).
4). Nhận dạng tham số: Đặt F0-06 để thực hiện nhận dạng tham số tĩnh hoặc động (đối với điều khiển vectơ).
5). Lệnh Chạy: Đặt F0-19 để chọn kênh chạy (bảng điều khiển/thiết bị đầu cuối) và F0-20 để chọn nguồn tần số.
o Bộ biến tần chính TES 900E × 1
o Control Panel treo tường (gồm cáp kết nối) × 1
o Hướng dẫn sử dụng (bao gồm thẻ bảo hành) × 1
o Phụ kiện lắp đặt (ốc vít/tấm chắn) × 1 bộ
o Giao hàng trong vòng 48 giờ kể từ khi đặt hàng (nếu còn hàng).
o Cung cấp dịch vụ theo dõi hậu cần chuyên nghiệp.
Phương pháp đóng gói: Túi chống tĩnh điện + hộp bìa cứng dùng để đóng gói, hộp bìa cứng sóng cường độ cao dùng cho thùng carton bên ngoài để đảm bảo vận chuyển an toàn.
Thời gian vận chuyển: Các mặt hàng tiêu chuẩn sẽ được vận chuyển trong khung thời gian đã thỏa thuận; các mặt hàng tùy chỉnh sẽ được giao trong ngày làm việc đã thỏa thuận.
Kênh hậu cần: DHL, FedEx, UPS và các dịch vụ vận chuyển hàng hóa đường biển/đường hàng không được hỗ trợ.
Câu hỏi 1: TES 900E có thể điều khiển động cơ đồng bộ nam châm vĩnh cửu không?
Đ: Vâng. Bộ truyền động tần số biến thiên dòng 900E hỗ trợ điều khiển vectơ không cảm biến (chế độ SVC) cho động cơ đồng bộ. Sau khi đặt F3-00 thành 2, kết hợp với chức năng nhận dạng tham số của F0-06, nó có thể điều khiển hoàn hảo động cơ đồng bộ nam châm vĩnh cửu, mang lại hiệu suất điều khiển mô-men xoắn cao và hiệu suất cao.
Câu hỏi 2: Tôi nên làm gì nếu bảng hiển thị lỗi bảo vệ bộ biến tần "Er01"?
Trả lời: "Er01" thường xảy ra do đoản mạch đầu ra, nối đất hoặc mô-đun quá nóng. Vui lòng kiểm tra xem cách điện của động cơ có tốt không và dây đầu ra có bị hỏng không; xác nhận xem ống dẫn khí của biến tần có bị tắc không và quạt có chạy bình thường hay không; nếu cảnh báo vẫn tồn tại sau khi khắc phục sự cố bên ngoài, vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật để kiểm tra bảng điều khiển hoặc mô-đun biến tần.
Câu 3: Làm thế nào để đạt được chức năng cấp nước áp suất không đổi?
Trả lời: Bộ truyền động biến tần dòng 900E có chức năng PID mạnh mẽ tích hợp. Chỉ cần kết nối tín hiệu cảm biến áp suất với đầu cuối AI1, đặt F1-00 để chọn điểm đặt PID và F1-02 để chọn nguồn phản hồi PID là AI1. Sau đó, đặt giá trị áp suất mục tiêu cho F1-01 theo yêu cầu của mạng lưới đường ống.
Q4: Bộ biến tần có cần bảo trì thường xuyên không?
Đ: Vâng. Nên kiểm tra nó sau mỗi 6-12 tháng. Tập trung vào việc làm sạch bụi khỏi quạt làm mát và ống dẫn khí, kiểm tra các ốc vít bên trong có bị lỏng hay không và kiểm tra các đầu nối dây xem có dấu hiệu cháy không. Nếu được bảo quản trong thời gian dài (hơn 1 năm), việc xử lý lão hóa trước khi sạc phải được thực hiện theo hướng dẫn sử dụng trước khi sử dụng.
